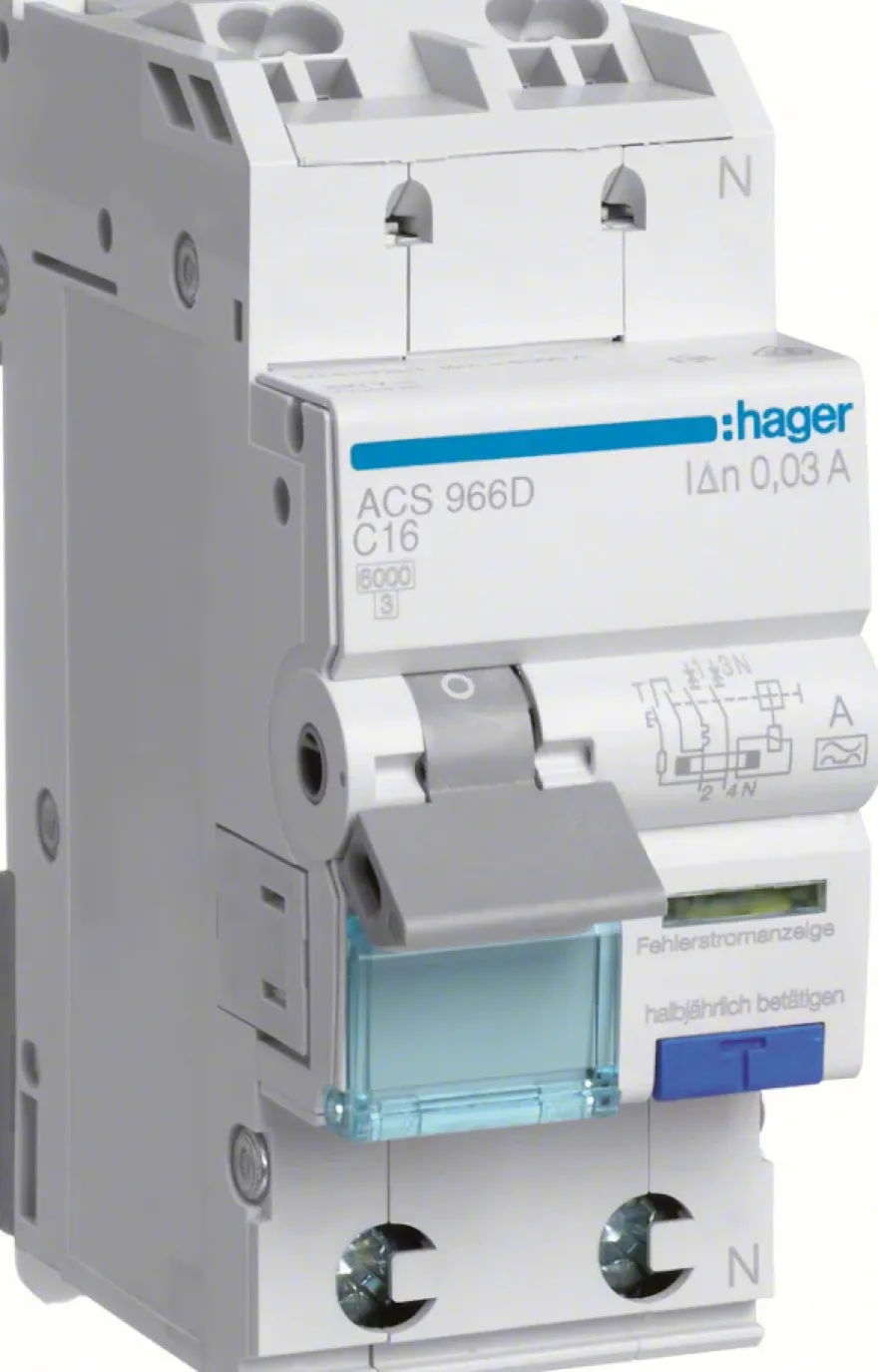

Hager Personskyddsbrytare 6kA 10-30mA C-karaktäristik QuickConnect

Hager personskyddsautomat 6kA C-Karakteristik

Personskyddsautomat – en kompakt lösning

En personskyddsautomat (RCBO) är ett jordfelsskydd med inbyggt överströmsskydd som finns i en dvärgbrytare, vilket sparar plats och ger användaren en lättare överskådlighet. En personskyddsautomat (RCBO) är ett jordfelsskydd med inbyggt överströmsskydd som finns i en dvärgbrytare. Personskyddsautomaterna är av typ A, för AC och pulserande DC felströmmar och med nollan till höger. Välj mellan B- eller C-karakteristik, 30 mA för personskydd. Stötströmsäker, lägsta temperatur -25ºC och brytförmåga 6 kA.

QuickConnect: Snabbt och enkelt

Snabbanslutningstekniken sparar mycket i installationstid för montören jämfört med skruvteknik. Med ”QuickConnect” kan ledaren (EK/FK) tryckas direkt in i anslutningen. Vid montage med mångtrådig ledare (MK) och vid demontering trycker man in knappen och anslutningen öppnas varpå ledaren trycks i/dras ur. Om utbyte av en komponent på DIN-skenan blir nödvändig är detta möjligt att utföra utan att andra än den aktuella produkten berörs.

Med den fjäderbelastade snabbanslutningen kan du vara övertygad att det är tillförlitligt kontakttryck och en god anslutning av ledaren utan skruvförband. Det innebär att tidigare krav på kontroll och efterdragning av anslutningsskruvar inte är nödvändig längre.

Egenskaper för: Hager Personskyddsbrytare 6kA 10-30mA C-karaktäristik QuickConnect

Platsbesparande lösning, två produkter i en
En allpolig och säker brytning vid: jordfelsström i anläggningen, överlast, kortslutning
Hög säkerhet – tydlig lägesindikering på vippan
Hög skyddsklass – alla ledande delar är petsäkra
Separata anslutning för fasskena och mjukledare
Enkel demontering
Norm: S-märkt enl. EN 61009-1
Nominell spänning 230V, 50/60Hz
Stötsröm 8/20 µs 250A
Karakteristik C
Kortslutningsskydd 6kA med försäkring 63A/ gL
Jordfelsindikering i separat fönster
Mjukledare kan anslutas under fasskena
Beröringsskyddad IP20
Fasskena för inkommande finns
1-polig överlast och kort slutningsskydd
