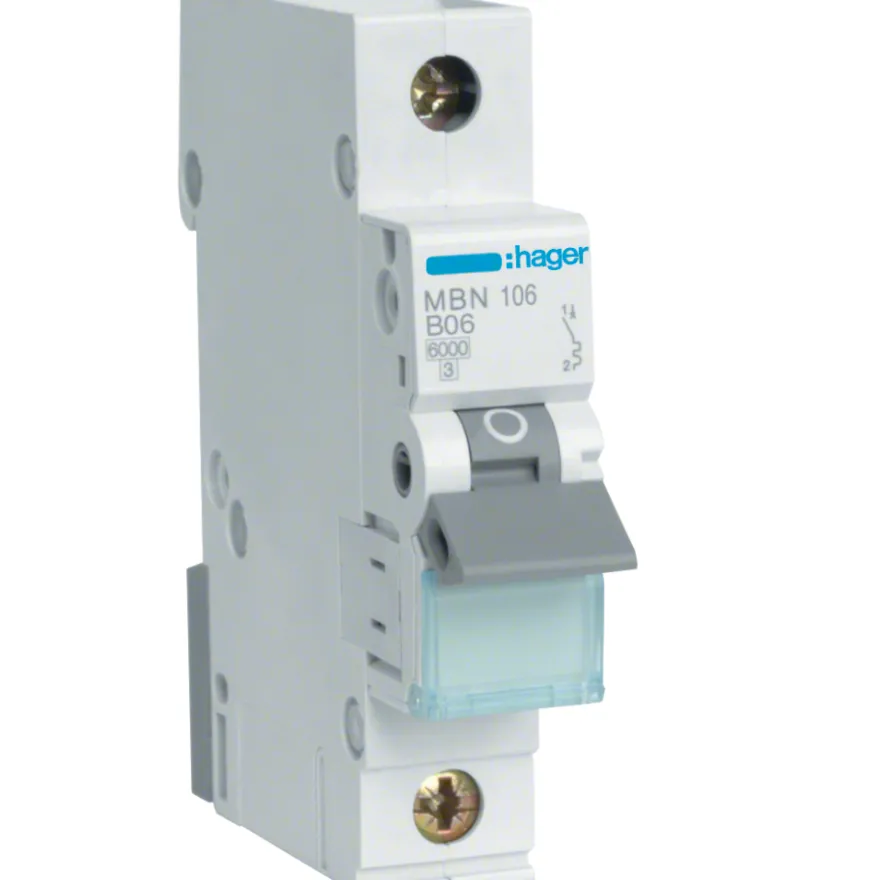

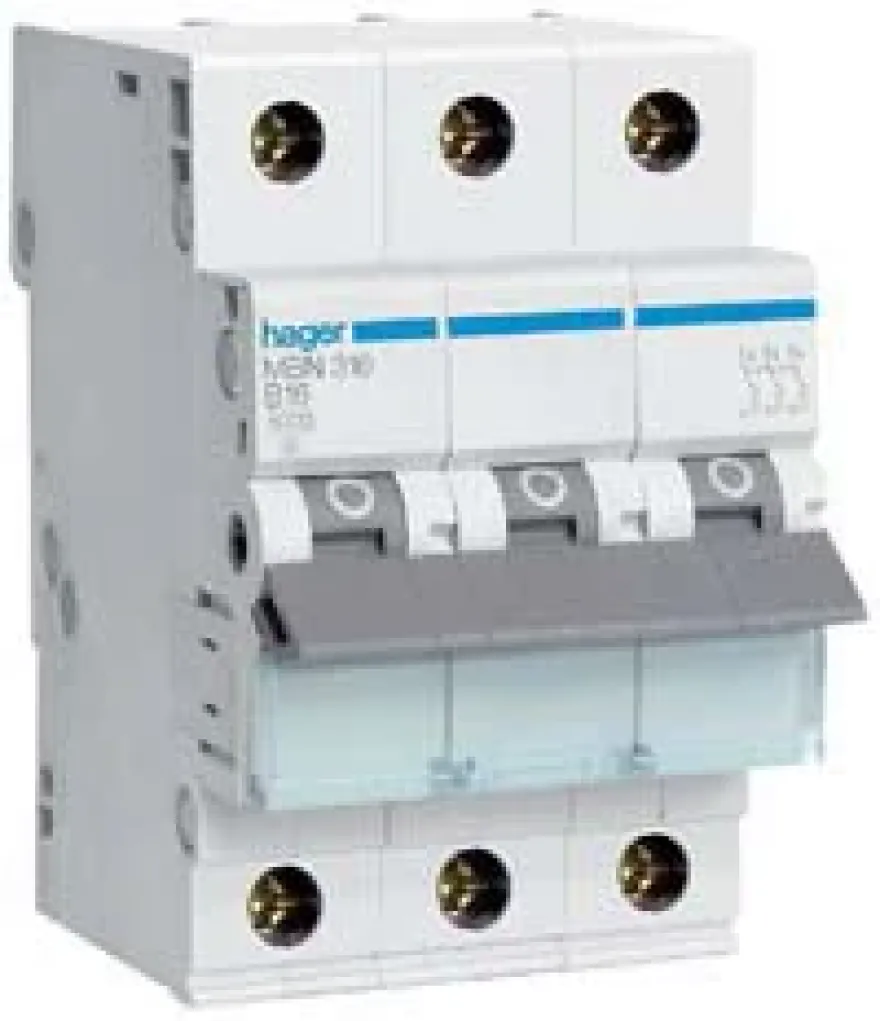

Hager Minibrytare med B-karakteristik Skruvkoppling

Hager Minibrytare med B-karakteristik Skruvkoppling är en del av ett modulärt system som tillverkas enligt kvalitetsnormen ISO 9001. Serien är framtagen för säkra och tillförlitliga elinstallationer inom både bostäder och kommersiella anläggningar. Brytarna finns i karakteristik B, C och D – där B används för belysning, uttag, kyl och frys, C för motorer, mikrovågsugn och centraldammsugare samt D för belastningar med mycket höga startströmmar såsom tungstartade motorer och större transformatoranläggningar.

Minibrytaren är konstruerad för en nominell spänning på 230/400 V och har en brytförmåga på minst 6 kA vid cos φ 0,6. Med förkopplad smältsäkring på 160 A klarar den upp till 25 kA, och vid 100 A smältsäkring upp till 50 kA kortslutningsström. B- och C-karakteristiken ger mycket god selektivitet tack vare hög strömbegränsningsförmåga vid kortslutning, vilket bidrar till driftsäkerhet och skydd av övriga komponenter i anläggningen.

För optimal selektivitet vid bostadsinstallationer bör kortslutningsströmmen efter minibrytaren beaktas enligt Hagers huvudkatalog. Brytaren är beröringsskyddad, bygger 83 mm i höjdled och har en mekanisk livslängd på minst 20 000 omkopplingar. Den är utrustad med anslutning för 10, 16 och 20 mm² gaffelskena samt mjukledaranslutning upp till 25 mm², vilket gör den kompatibel med både jordfelsbrytare och överspänningsskydd. Hagers minibrytare är dessutom godkända som frånskiljare och erbjuder hög installationssäkerhet i varje applikation.
