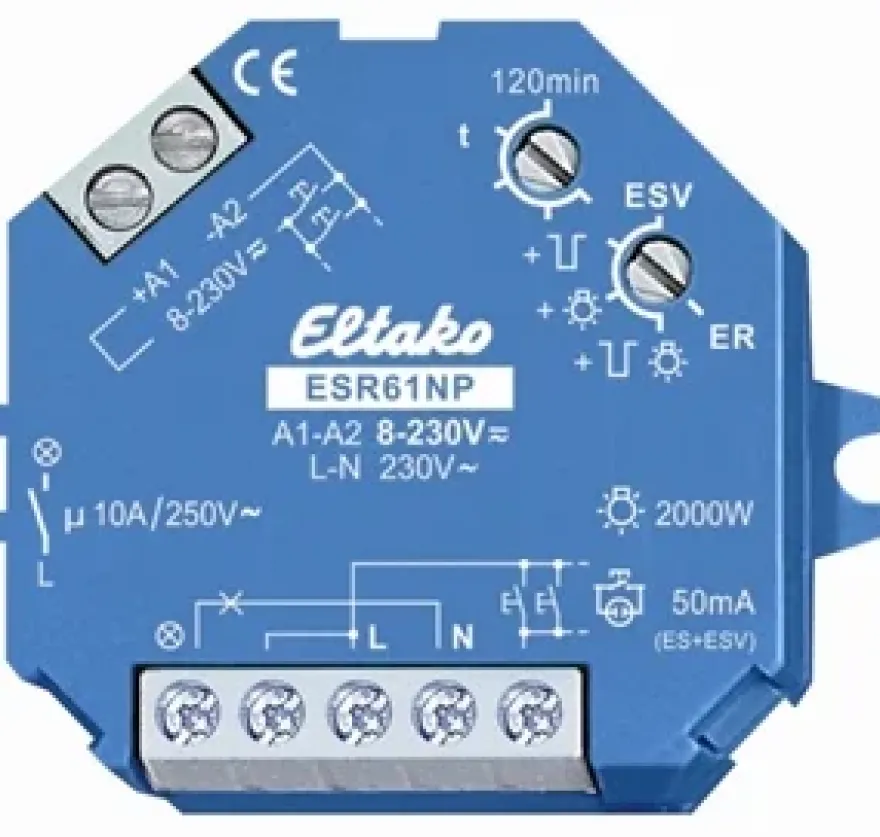

Elektroniskt multifunktionsrelä impuls- eller arbetsströmsrelä ESR61NP

Elektroniskt multifunktionsrelä impuls- eller arbetsströmsrelä ESR61NP har 1 ej potentialfri NO-kontakt 10 A /250 V AC. Glödlampslast upp till 2000 W.
Frånslagsfördröjning med frånslagningsvarning, och konstant PÅ styrbart från tryckknapparna. ”Standby” förbrukning endast 0,7 watt.
Enhet för inbyggnad. Längd 45 mm, bredd 55 mm, djup 18 mm.
Nollgenomgångsbrytning för att skydda utgångskontakterna och lasten, detta förlänger speciellt livslängden på lågenergilampor.
Elektroniskt multifunktionsrelä impuls- eller arbetsströmsrelä ESR61NP är tillverkad med modern hybridteknik som kombinerar de bästa fördelarna från slitagefri elektronisk styrning och högpresterande specialreläer.
Tack vare användning av bistabil reläfunktion undviker man eventuella problem med spolförlusteffekter och värmeutveckling även om reläet är i drift.
Vänta tills den korta automatiska synkroniseringen har slutförts efter installationen innan de tillkopplade förbrukarna ansluts till nätet.
Manöverspänning 230 V AC. Separat, galvaniskt skild styringång med multispänning 8 till 230 V AC/DC. Drift och lastspänning 230 V AC.
Låg ljudnivå. Inställbar tidsfördröjning upp till 120 min. i ESV-funktionen. På styringången kan tryckknappar med glimlampor upp till 50 mA anslutas.
Om tidsfördröjningen är inställd på min i ESV-funktionen, slår utgångsreläet ifrån och istället går funktionen över till standardimpulsfunktionen ES.Om ER-funktionen (arbetsströmsrelä) väljs är ingen glimlampsström över ingången tillåten.
Endast styringångarna A1-A2 ska användas.
Genom att använda sig av en bistabil vippa undviks effektförlust och värmeutveckling,
även i tillslaget läge.Frånslagningsvarning, lamporna (t.ex. i trapphuset) börjar att blinka ca 30 sekunder innan tiden räknat ut. Detta upprepas tre gånger med minskat tidsintervall.
Om permanent ljus är vald, kan denna funktion aktiveras med tryckknapparna genom att aktivera den mer än 1sek. Funktionen slås av automatiskt efter 2 timmar eller genom att aktivera tryckknappen längre än 2 sekunder.
Om både frånslagningsvarning och permanent ljus väljs aktiveras frånslagningsvarningen innan permanent ljus slås ifrån.
