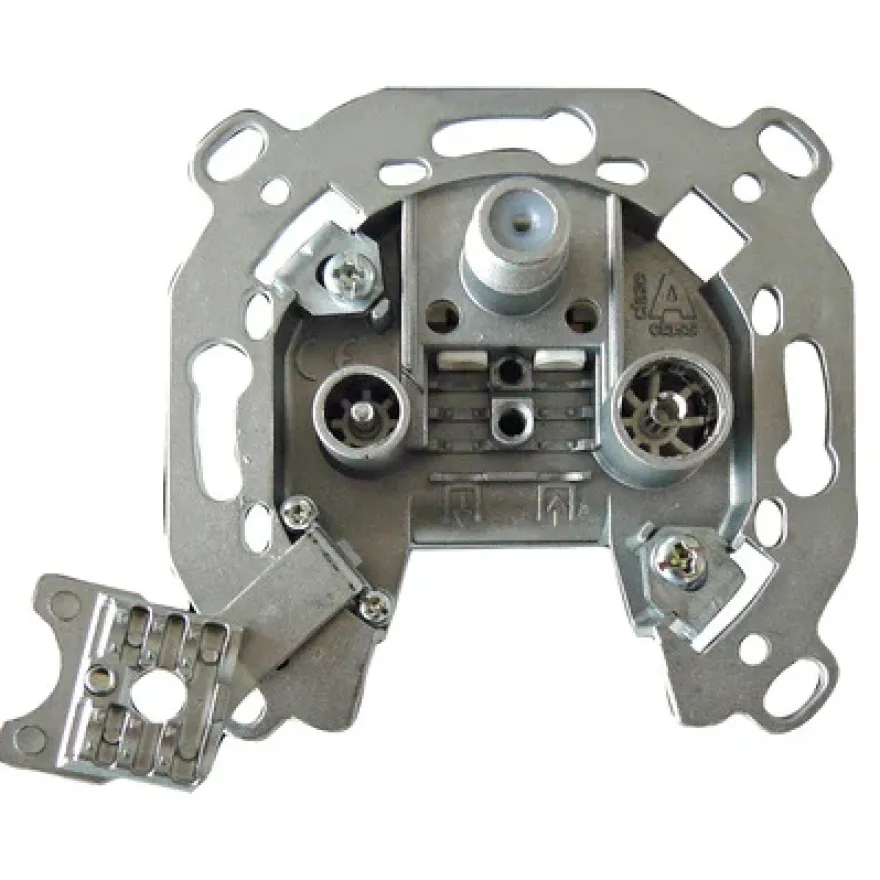

Antennuttag R/TV/DATA

Antennuttag R/TV/DATA Multimedia är ett uttag med TV (IEC-hane), FM (IEC-hona) och DATA (F-kontakt). Frekvensområdena på respektive utgång är vanligtvis: Data 5-1000 MHz, TV 47-1000MHz, FM 87-109 MHz Uttaget är tänkt för de nät där Band 1 är reserverat för datatrafik.

17dB/19dB är uttag av serietyp. De är de vanligaste uttagen i kaskadnät (Serienät) med 3 eller flera uttaget. 17dB/19dB ska avslutas med ett 75 ohmsslutmotstånd. ( Vanligtvis standard uttag i lägenheter som har så kallat ”ComHem uttag”)

MM-8S är ett uttag av serietyp. Det används främst i avtappningssnät, även i serier med max 2 uttag. Sista uttaget avslutas med slutmotstånd.

MM-10-S är ett uttag av serietyp. Används vanligtvis när man ska ha 2-3 uttag i serie. I annat fall används 13 dB uttag. MM-10 ska avslutas med ett 75 ohms slutmotstånd. Vanligtvis används M13-S som första uttag i kaskaden (Serienätet) och M10-S som det sista.
